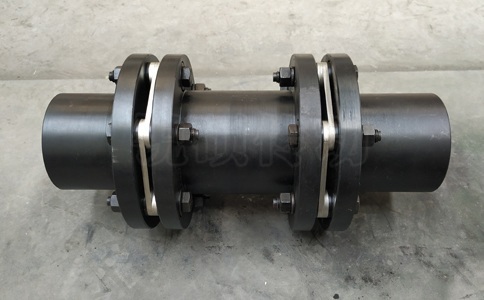

JMIIJ双膜片联轴器
JMIIJ型带中间套膜片联轴器（带加长节弹性膜片联轴器、双膜片联轴器）在实际应用中一般均采用接中间轴型，以提高两轴线偏移补偿性能。
JMIIJ型双膜片联轴器基本结构：半联轴器，锁紧螺母，铰制孔螺栓，中间套，隔圈，不锈钢膜片。
JMIIJ型弹性联轴器用膜片为连杆式。
膜片联轴器近两年采购较多并且逐步替代齿式联轴器，柱销联轴器等，其优越性如下：
无需润滑及日常维护；
无需拆卸就能检测状态；此外，设备运转过程中，利用频闪灯可对膜片进行检查。如果安装对中准确，联轴器终身不会损坏，寿命无限长久；
无磨损部件，可是用于各种恶劣的工况环境；如果偏移误差在限定的范围内，联轴器将与设备拥有同样长的寿命；
超扭矩运转设计，峰值扭矩是额定扭矩的2倍。
基本参数规格如下：
型号规格JMIJ1-JMIIJ42
公称扭矩：63-10000000N.m
最大转速：9300-350r/min
轴孔直径：20-950mm
轴孔长度：38-980mm
最大外径：92-2400mm
中间套（含两组膜片厚度）长度：70-1760mm
JMⅡJ型膜片联轴器许用补偿量
|
许用补偿量
|
型号
|
|||
|
JMⅡJ1～JMⅡJ8
|
JMⅡJ9～JMⅡJ17
|
JMⅡJ18～JMⅡJ26
|
JMⅡJ27～JMⅡJ30
|
|
|
轴向△x/min
|
1
|
2.5
|
4
|
6
|
|
角向△α
|
1°
|
|||
