TL型弹性套柱销联轴器图纸

品　牌：锐硕传动机械
TL型弹性套柱销联轴器GB4323-1984具体型号TL1、TL2、TL3、TL4、TL5、TL6、TL7、TL8、TL9、TL10、TL11、 TL12、TL···...
订购热线：155-30796-367
在线咨询
产品详情
TL型弹性套柱销联轴器GB4323-1984具体型号
TL1、TL2、TL3、TL4、TL5、TL6、TL7、TL8、TL9、TL10、TL11、 TL12、TL13

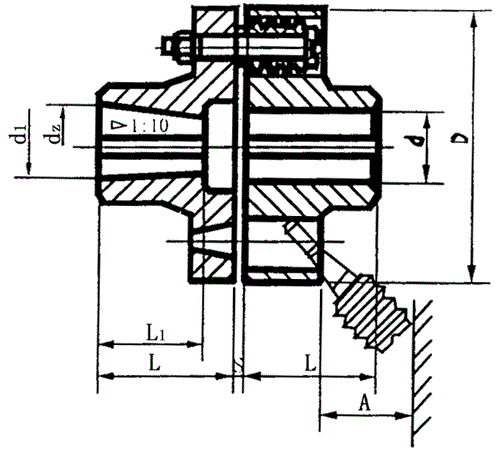

弹性套柱销联轴器图纸
TL弹性联轴器主要参数与尺寸                             mm
型号
公称转矩
Tn
N.m
许用转速
[n]
r/min
轴孔直径
d,d1,dz
轴孔长度
尺寸
重量
kg
Y
J,J1,Z
D
S
A
L
L1
TL1
6.3
8800
9～14
20～32
14～20
71
3
18
1.2
TL2
16
7600
12～19
32～42
20～42
80
3
18
1.8
TL3
31.5
6300
16～25
42～62
30～62
95
4
35
2.0
TL4
63
5700
20～32
52～82
38～82
106
4
35
2.4
TL5
125
4600
25～40
62～112
44～112
130
5
45
8.5
TL6
250
3800
32～50
82～112
60～112
160
5
45
11
TL7
500
3600
40～65
112～142
84～142
190
5
45
16
TL8
710
3000
45～80
112～172
84～172
224
6
65
26
TL9
1000
2850
50～85
112～172
84～172
250
6
65
32
TL10
2000
2300
63～120
142～212
107～212
315
8
80
68
TL11
4000
1800
80～140
172～252
132～252
400
10
100
125
TL12
8000
1450
100～180
212～302
167～302
475
12
130
220
TL13
16000
1150
120～220
212～352
167～352
600
14
180
430
工作温度-20～+70℃，传递转矩为6.3～16000N·m，适用Y、J1、Z1型轴孔，对J、Z型孔要分析结构是否允许。
