TLL型带制动轮弹性套柱销联轴器图纸

品　牌：锐硕传动机械
TLL带制动轮弹性套柱销联轴器GB4324-1984具体型号TLL1、TLL2、TLL3、TLL4、TLL5、TLL6、TLL7、TLL8、TLL9TLL型带制···...
订购热线：155-30796-367
在线咨询
产品详情
TLL带制动轮弹性套柱销联轴器GB4324-1984具体型号
TLL1、TLL2、TLL3、TLL4、TLL5、TLL6、TLL7、TLL8、TLL9

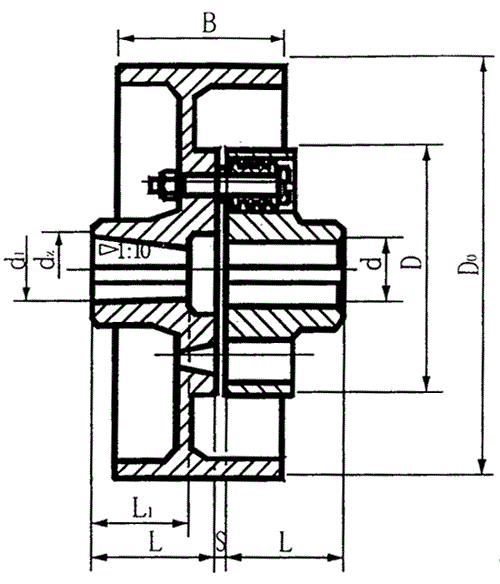

TLL型带制动轮弹性套柱销联轴器
TLL型带制动轮弹性套柱销联轴器主要参数和尺寸                   mm
型号
公称转矩
Tn
N·m
许用转速
[n]
r/min
轴孔直径
d,d1,dz
轴孔长度
尺寸
重量
kg
Y型
J、Z型
D0
B
D
S
A
L
L1
TLL1
125
3800
25～35
62～82
44～82
200
85
130
5
45
13
TLL2
250
3000
32～42
82～112
60～112
250
105
160
5
45
21
TLL3
500
2400
40～48
112
84～112
315
132
190
5
45
35
TLL4
710
2400
45～63
112～142
84～142
315
132
224
6
65
45
TLL5
1000
2400
50～71
112～142
84～142
315
132
250
6
65
58
TLL6
2000
1900
63～95
142～172
107～172
400
168
315
8
80
100
TLL7
4000
1500
80～110
172～212
132～212
500
210
400
10
100
198
TLL8
8000
1200
100～130
212～252
167～252
630
265
475
12
130
370
TLL9
16000
1000
120～170
212～302
167～302
710
298
600
14
180
641
