GY系列刚性凸缘联轴器

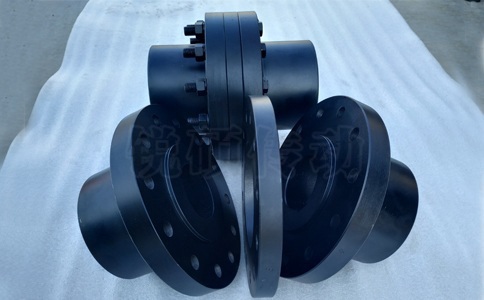

GY系列刚性凸缘联轴器主要型号有GY型普通凸缘联轴器，GYS型有对中榫凸缘联轴器，GYH型有对中环凸缘联轴器。GY型刚性凸缘联轴器 GYH型凸缘联轴器
该凸缘联轴器与YL系列结构相似但是参数不尽相同，性能也有差距。
GY型凸缘联轴器有三种主要的结构形式：
1.靠铰制孔用螺栓来实现两轴对中和靠螺栓杆承受挤压与剪切来传递转矩；
2.靠一个半联轴器上的凸肩与另一个半联轴器上的凹槽相配合而对中。连接两个半联轴器的螺栓可以采用A级和B级的普通螺栓,转矩靠两个半联轴器结合面的摩擦力矩来传递。
3.该两半联轴器中间加一隔盘联结通过铰制孔螺栓联结。
凸缘联轴器结构简单，制造方便，成本较低，工作可靠，装拆、维护均较简便，传递转矩较大，能保证两轴具有较高的对中精度，一般常用于载荷平稳，高速或传动精度要求较高的轴系传动。
