鼓形齿式联轴器外齿设计
人气：174
作者：锐硕传动机械
发表时间：2023-10-10 10:32:25

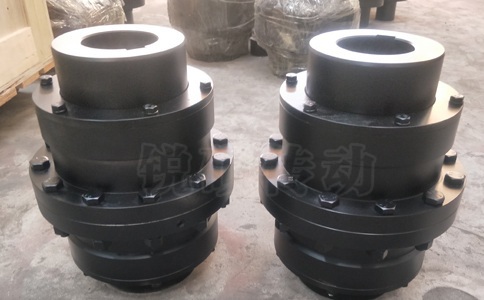

鼓形齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上， 齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽 的接触状态。
鼓形齿式联轴器的加工一般有二种方法，即变为加工法和包络加工法。变为加工法--齿机加工鼓型齿，齿坯除了作回转运动外，同时相对于刀具作前进、后退运动(利用工作台作相对于刀具的前进、后退运动来达到)，滚刀垂直进给，以前国内加工鼓型齿多用此法。
包络加工法--齿机加工鼓型齿，齿坯只作回转运动，滚刀中心作圆弧运动，完成对齿坯的垂直进给与水平进给，滚齿机附带加工鼓型齿的滚刀进给机构时采用此法，此种方法目前较常用。鼓形齿式联轴器特别适用于低速重载工况，如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动。
