蛇形弹簧联轴器安装拆卸须知

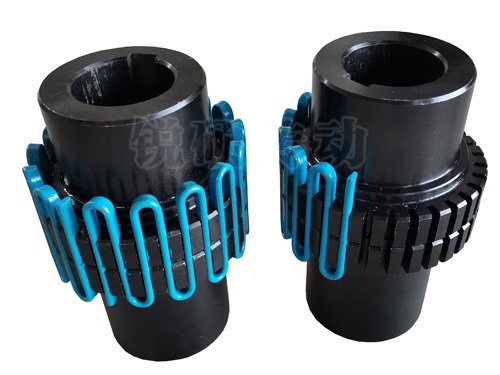

蛇形弹簧联轴器利用一组或几组蛇簧，嵌在两轴毂凸缘上的弧形毂齿间内，实现两个轴毂的连接以传递运动和动力。
该蛇形弹簧联轴器具有减振、缓冲、性能好、承受变动载荷范围大，允许较大的安装偏差等诸多优点，目前已大量使用在提升机及其他矿山机械上。
蛇形弹簧联轴器在频繁启、制动机存在峰值载荷的工况下，蛇簧联轴器损伤及使用寿命减损的冲击力作用因素是不容小觑的。
蛇形弹簧联轴器几何结构复杂，数值解析其冲击力响应存在诸多困难，而随着显示动力分析工具发展，使模拟器冲击响应的仿真成了可能。
轻载情况下，蛇形弹簧联轴器蛇簧力学模型可以简化为两端固定的梁，随着载荷的不断增加，蛇簧随着齿侧形状变形。由于毂齿与蛇簧的嵌合具有一致性，假定齿侧为圆形侧面，那么毂齿形状可以用纯弯曲状态下梁的曲率半径来描述。
安装摄像弹簧联轴器一般情况下需要调整的数据：
1、角度偏差
2、平行偏差
3、端部浮动-端部浮动就是轮毂在外壳内的轴向浮动距离。
对于蛇形弹簧联轴器拆换
每当需要拆换联轴器弹簧时，首先拆卸螺栓并移开外壳，用一个平口螺丝刀，从一段弹簧的断开端开始，把平口螺丝刀插入弹簧，慢慢地把弹簧呈放射状的撬出来，从一边到另一边交替进行。
