膜片联轴器基本结构类型
人气：246
作者：锐硕传动机械
发表时间：2023-10-10 10:36:48

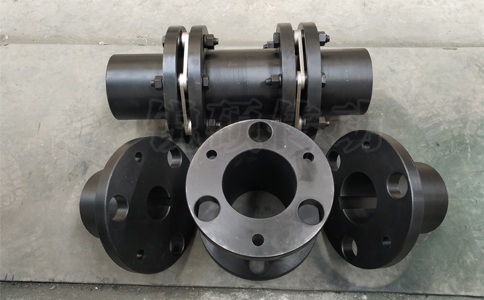

膜片联轴器主要使用在电厂，水泥厂，鼓风机等设备上，主要是由几组膜片（不锈钢薄板）用螺栓交错地与两半联轴器联接，每组膜片由数片叠集而成，膜片分为连杆式和不同形状的整片式。膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移，是一种高性能的金属强元件挠性联轴器，不用润油，结构较紧凑.
膜片联轴器的弹性元件由很薄的不锈钢膜片叠合成的膜片组件，膜片通常有束腰型，多边环形等形状，处于同一分布圆上的精密螺栓分别与主从动法兰联接。膜片组件以三维变形形式承受主从动法兰的不对中。
膜片作为膜片联轴器的关键弹性元件，工作时承受的主要负荷。
当膜片联轴器旋转时，其角向偏移将产生交变应力，每旋转一周循环交变一次。膜片动应力将导致膜片和螺栓的疲劳破坏，因而准确地计算动静复合应力，是预测膜片联轴器寿命、保证膜片式联轴器可靠工作的关键。
已有的相关研究多限于分析膜片在单独承受某一种载荷时的应力分布情况，而对于膜片实际承受复杂载荷时的动静复合应力较少涉及。
相邻两螺栓孔之间的膜片段可等效为悬臂梁，并利用材料力学的方法推导出连杆型膜片联轴器在单独承受转矩、离心载荷、轴向偏移以及角向偏移时膜片内部应力的计算公式，同时提出了一种计算膜片扭转刚度的方法，是运用经验公式来分析膜片应力和刚度的典型方法，但是其最大的不足是无法考虑螺栓孔周围区域应力集中效应的影响，导致计算应力与实际应力有较大的差距。
