【产品说明】GL型滚子链联轴器
人气：226
作者：锐硕传动机械
发表时间：2023-10-10 10:38:16
产品种类：链条联轴器
产品标准：【GB6069-86】

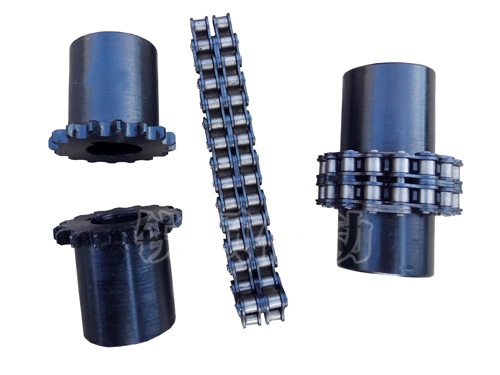

产品结构：两个齿轮联轴器，链条，罩壳等
产品型号：GL1、GL2、GL3、GL4、GL5、GL6、GL7、GL8、GL9、GL10、GL11、GL12、GL13、GL14、GL15
扭矩范围：40-25000N.m
产品特点优势： GL型滚子链联轴器结构简单、装拆方便、拆卸时不用移动被联接的两轴、尺寸紧凑、质量轻、有一定补偿能力、对安装精度要求不高、工作可靠、寿命较长、成本较低等特点。
产品应用：可用于纺织、农机、起重运输、工程、矿山、轻工、化工等机械的轴系传动，适用于高温、潮湿和多尘工况环境，不适用高速、有剧烈冲击载荷和传递轴向力的场合。
产品基本参数参考：
GL型滚子链联轴器规格及主要参数：
1、规格：GL1-GL15
2、公称转矩：40-25000N.m
3、许用转速：4500-200r.min
4、轴孔直径：16-190mm
5、轴孔长度：38-352mm
6、齿数：14-22z
联轴器询盘、订货需要提供的数据举例：
例：GL8滚子链联轴器
主动端：Y型孔，A型键槽 d1=55mm,L=112mm
从动端：J1型孔，A型键槽d2=65mm,L=107mm
GL8 YA 55×112/J1A 65×107 (GB6069-85)
友情提示：
GL型滚子链联轴器是利用公用的链条，同时与两个齿数相同的并列链轮啮合，不同结构型式的链条联轴器主要区别是采用不同的链条，常见的有双排滚子链联轴器、单排滚子链联轴器、齿形链联轴器等。
