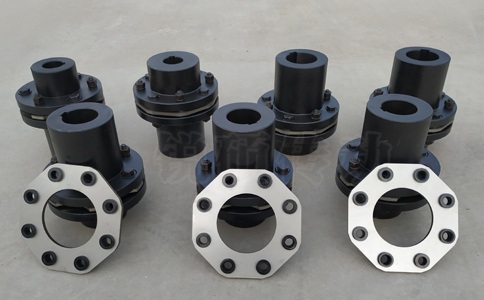

JZM型弹性膜片联轴器
人气：260
作者：锐硕传动机械
发表时间：2023-10-10 10:45:25
JZM型重型机械用膜片联轴器适用于联接两同轴线中，高速的传动轴系。具有轴向相对偏移补偿能力，工作温度在-20~+250℃
JZM型重型机械用膜片联轴器基本参数尺寸
型号大小：JZM1-JZM12
公称转矩Tn：40-4000N.m
许用转速n：10700-3400
轴孔直径d：14-100mm
轴孔长度L：27-212mm
联轴器外径D：80-250mm
膜片厚度：39-145mm
转动惯量：0.0026-1.13kg.㎡
重量：1.37-55.86kg
JZMJ型带中间轴重型机械用膜片联轴器
型号大小：JZMJ1-JZMJ29
公称转矩Tn：63-315000N.m
许用转速n：9300-1050r/min
轴孔直径：38-340mm
轴孔长度L：82-550mm
联轴器外径D：92-820mm
中间轴+膜片厚度总长度：44-372mm
转动惯量：0.010-514.91Kg.㎡
订货时需要出示的数据尺寸：
1、 JM5膜片联轴器
2、 主动端：Y型轴孔，A型键槽，d=50mm，L= 84mm 从动端：Z型轴孔，C型键槽，d=55mm，L=84mm(不含沉孔长度)
3、 JMJ8型整体式接中间轴型膜片联轴器
4、 主动端：Y型轴孔，A型键槽，d=65mm，L=142mm 从动端：Y型轴孔，B型键槽，d=70mm，L=107mm 整体式膜片中间轴C=100
