常见滑块联轴器系列产品
人气：133
作者：锐硕传动机械
发表时间：2023-10-10 10:45:40
市面上常见滑块联轴器主要有两种，这也在我厂另一个官方网站公布几次了，这里再次重述一遍，希望进入该官网的朋友能更清楚的认识了解自己所需所用的滑块联轴器产品。

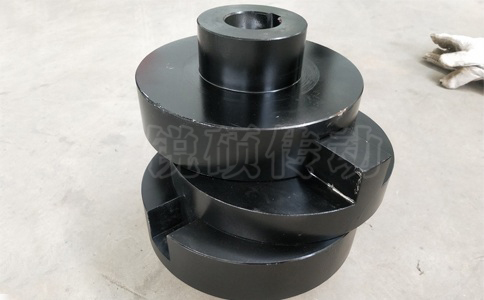

1、首先说的是SL型十字滑块联轴器（三件套）两半联轴器+中间十字盘。如实物图：滑块联轴器
十字滑块联轴器又名金属滑块联轴器,其滑块呈圆环形,用钢或耐磨合金制成,适用于转速较低,传递转矩较大的传动。十字滑块联轴器由两个在端面上开有凹槽的半联轴器和一个两面带有凸牙的中间盘组成。
2、WH型滑块联轴器，也有叫尼龙滑块联轴器，KL滑块联轴器 滑块联轴器与十字滑块联轴器结构相似,不同之处在于中间十字滑块为方形滑块,利用中间滑块在其两侧半联轴器端面的相应径向槽内滑动,以实现两半联轴器联接。
该联轴器噪声大,效率低,磨损快,一般尽量不选用,只有转速很低的场合,如球磨机等才选用。中心滑块通过两边呈90°相对分布的卡槽和两侧的轴套联接在一起，从而达到传递扭矩的目的。中心滑块和轴套之间用微小的压力进行吻合，这种压力能使联轴器在设备运转中具有零间隙运转。
随着使用时间增长，滑块可能会因受到磨损而失去无反冲的功能，但中心滑块并不贵，也很容易更换，更换后仍能发挥其原有的性能。滑块联轴器常用于一般常用电机，个别的场合也可以用来联接伺服电机，在使用过程中通过中心滑块的滑动来纠正相对位移。因为抵抗相对位移的是滑块与轴套之间的摩擦力，因此它们之间的轴承负荷不会因为相对位移的增加而加大。 许用补偿量：轴向△ x=1~2mm , 径向△ y ≤ 0.2mm ,角向△α≤ 40 ′。
