GY系列刚性凸缘联轴器
人气：167
作者：锐硕传动机械
发表时间：2023-10-10 10:46:04
刚性联轴器是由刚性传力件构成，各联接件之间不能相对运动，只适用于被联接两轴在安装时能严格对中，工作时不产生两轴相对偏移的场合。GY凸缘联轴器刚性联轴器以前也叫固定式刚性联轴器，市场常见主要是GY凸缘联轴器，JQ型夹壳联轴器。

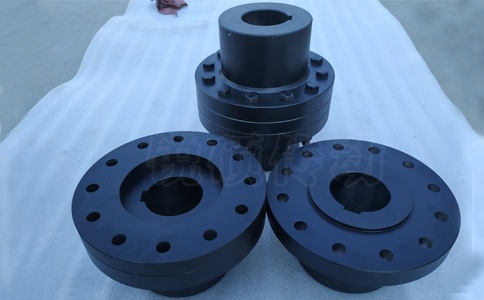

GY型凸缘联轴器是利用螺栓联接两凸缘即法兰盘式半联轴器，两个联轴器分别用键与两轴联接，以实现传递，传递转矩和运动的刚性联轴器。
GY型凸缘联轴器结构形式：GY型普通型，GYS型有对中榫型，GYH型有对中环型，该类型联轴器与YL型凸缘联轴器结构及其相似，性能略有不同。
GY型凸缘联轴器基本参数和主要尺寸《GB/T5843-2003》
型号大小：GY1-GY13
公称转矩Tn：25-100000N.m
许用转速n：12000-1600r/min
轴孔直径d：16-250mm
轴孔长度L：32-410mm
联轴器外径D：80-590mm
两半联轴器法兰厚度b：26-110mm
转动惯量I：0.0008-19.978kg.㎡
重量：1.16-611.9Kg
