H形弹性块联轴器
人气：228
作者：锐硕传动机械
发表时间：2023-10-10 10:46:18

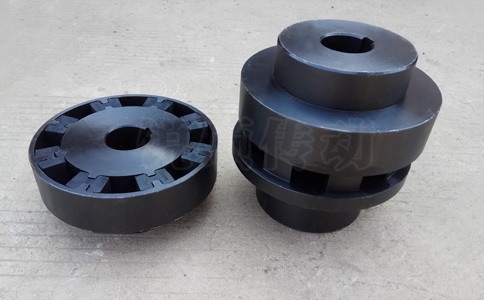

H形弹性块联轴器是利用若干H形状的弹性件，并将主从动端半联轴器土块对应插入H形弹性件间，以实现两半联轴器联接。
H形系列弹性块联轴器具体型号有
HTLA型弹性块联轴器 HTLB型弹性块联轴器H形弹性块联轴器 HTLC型弹性联轴器 HTLD型带制动轮弹性块联轴器 HTLE型带中间轴弹性联轴器
以上几种型号许用补偿量参数 轴向：1-6mm 径向：0.5-2mm 角向：1° 市场上H形弹性块联轴器基本常用型号就是A型和B型。 H型弹性块联轴器结构简单，尺寸紧凑，制造方便，成本较低，装卸方便，具有一定补偿两轴相对偏移和减振、缓冲性能，适用于联接两同轴线的传动轴系。
H型联轴器的金属部件由优质锻钢45#制成. 其弹性元件由合成橡胶制成,具有稳定的转距传递性,脆化效应小. 由于柱销和弹性元件的优化设计,即使出现轴对中偏差也无磨损。
H型联轴器作为高速联轴器广泛应用在机械设备，例如泵驱动系统或发动机驱动系统, 或者作为低速大转距联轴器用于联接齿轮箱和驱动设备。
