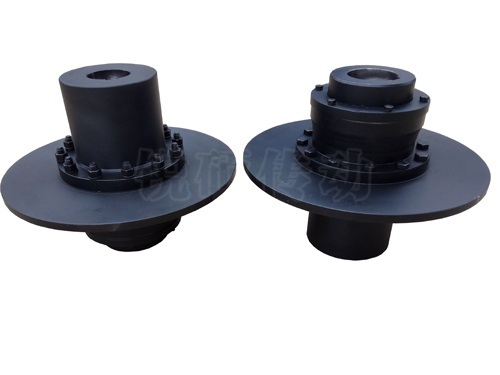

【产品说明】WGP型带制动盘鼓形齿联轴器
产品种类：鼓型齿联轴器产品标准：【JB/T7001-93】
产品结构：两个内齿圈，两个外齿圈，制动盘，压盖，密封圈，铰制孔螺栓，弹簧垫，螺母，油嘴等
产品型号：WGP型带制动盘系列 WGP1、WGP2、WGP3、WGP4、WGP5、WGP6、WGP7、WGP8、WGP9、WGP10、WGP11、WGP12、WGP13、WGP14
扭矩范围：710-160000N.m
产品特点优势：带制动盘鼓形齿联轴器，该联轴器包括有分别用来连接动力输入轴和动力输出轴的一个左轴套和一个右轴套，在左轴套的端部设置有鼓形齿，套在左轴套外围的联接套通过其内齿与左轴套上的鼓形齿相啮合，右轴套的端部设置有连接法兰，连接法兰与联接套通过穿接螺栓连接固定，一个制动盘被夹持固定在连接法兰和联接套之间。
产品应用：常用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。带制动盘鼓型齿联轴器
产品基本参数参考： 型号大小WGP1-WGP14 公称转矩Tn:710-160000N.m 许用转速n：40000-1200r/min 轴孔直径:16-260mm 轴孔长度L：42-410mm 制动盘直径：315-1000mm 联轴器外径D：122-545mm 重量：5.62-523Kg
订货标记举例：WGP6型，II型鼓形齿式联轴器
主动端:轴孔型式，键槽型式，Y型,A型，轴孔直径80mm，轴孔长度142mm
从动端：轴孔型式及键槽型式，J型，A型，轴孔直径75mm,轴孔长度172mm
即WG6I型-YA80*142/JA75*172
友情提示：带制动盘鼓形齿式联轴器结构简单、安装方便，制动盘与右轴套刚性连接，制动过程中的制动负荷和振动由右轴套承担，因而不会对鼓形齿的啮合性能造成损害，同时制动盘自身的稳定性也大大提高，保证了运行的可靠性。
