【产品说明】UL型轮胎联轴器

人气:80 作者:锐硕传动机械 发表时间:2023-10-10 10:47:33

1、产品种类:弹性联轴器

2、产品标准:【GB5844-2003】

3、产品结构:半联轴器,轮胎体,高强螺栓等

4、产品型号:UL轮胎式联轴器GB/T5844-86具体型号 UL1、UL2、UL3、UL4、UL5、 UL6、UL7、UL8、UL9、UL10、UL11、UL12、UL13、UL14、 UL15、UL16、UL17、UL18

5、扭矩范围:10-25000N.m

6、产品特点优势:轮胎式联轴器具有较高的弹性,扭转刚度小,减振能力强,补偿两轴相对位移的能力较大,有良好的阻尼,结构简单,不用润滑,装拆和维护方便,噪声小。

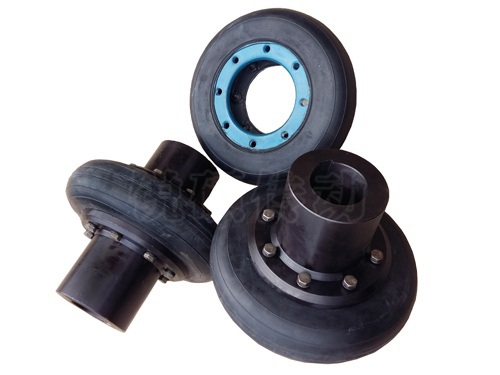

轮胎式联轴器

7、产品应用:适用于起动频繁、正反转多变、冲击振动较大的两轴联接,可在有粉尘、水分的工况。

8、产品基本参数参考:

 UL型轮胎式联轴器主要尺寸mm 型号大小:UL1-UL18 轮胎体外径D:80-900mm 轮胎体厚度H:20-250mm 螺钉M5-M30 许用轴孔:40-302mm 轴孔长度:52-302mm 公称转矩:25-25000N.m 许用转速:5000-800r/min 重量范围:0.7-818Kg 以上为标准规格参数,如有非标请提供要求或图纸亦或者实样。

9、联轴器询盘、订货需要提供的数据举例: UL6型轮胎式联轴器 主动端:Y型轴孔、A型键槽,轴孔直径d30mm、轴孔长度L84mm 从动端:Z1型轴孔、C型键槽,轴孔直径d40mm、轴孔长度L112mm 即UL6-YA30×84/Z1C40×112

10、友情提示:轮胎式联轴器是利用轮胎状橡胶元件,用螺栓将两半联轴器联接。轮胎式联轴器结构型式分为带骨架式、开口式、整体式三种。
