【产品说明】H型弹性块联轴器

人气:115 作者:锐硕传动机械 发表时间:2023-10-10 10:49:56

1、产品种类:弹性块联轴器

2、产品标准:【GB/T5511-91】

3、产品结构:两个半联轴器,H型垫等

4、产品型号:H型弹性块联轴器GB/T5511-91具体型号 HTLA1、HTLA2、HTLA3、HTLA4、HTLA5、HTLA6、HTLA7、HTLA8、HTLA9、HTLA10、HTLA11、HTLA12、HTLA13

5、扭矩范围:18-4000N.m

 6、产品特点优势:H型弹性块联轴器结构简单,尺寸紧凑,制造方便,成本较低,装卸方便,与其它弹性联轴器一样具有一定补偿两轴相对偏移和减振、缓冲性能。

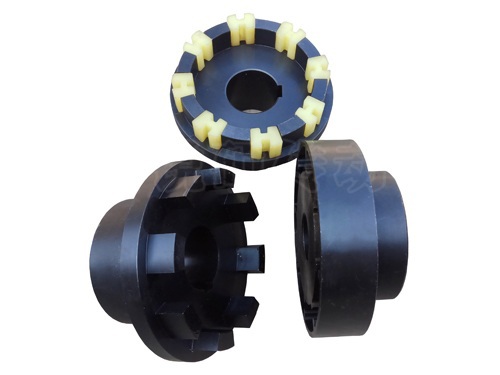

H型弹性块联轴器
H型弹性块联轴器

7、产品应用:适用于联接两同轴线的传动轴。

8、产品基本参数参考: 规格型号:HTLA1-HTLA13 公称转矩:18-4000N.m 许用转速:14-110mm 轴孔长度:27-212mm 最大外径:58-280mm 间隙:2-3mm 重量范围:1.65-81kg 以上为标准规格参数,如有非标请提供要求或图纸亦或者实样。 9、联轴器询盘、订货需要提供的数据举例: LA5型轮胎联轴器 主动端:Y型轴孔、A型键槽,轴孔直径d32mm、轴孔长度L84mm 从动端:J1型轴孔、A型键槽,轴孔直径d50mm、轴孔长度L112mm 即LA5-YA32×84/J1A50×112

 10、友情提示: H型弹性块联轴器种类型号 HTLA型H形弹性块联轴器、HTLB型H形弹性块联轴器、HTLC型H形弹性块联轴器、 HTLD型H形弹性块联轴器、HTLE型H形弹性块联轴器
