【产品说明】LAK型鞍形块弹性联轴器

人气:77 作者:锐硕传动机械 发表时间:2023-10-10 10:50:18

1、产品种类:弹性联轴器

2、产品标准:【JB/T7684-2006】 3、产品结构:鞍形橡胶块,压板,半联轴器,螺栓等

4、产品型号:LAK型鞍形块弹性联轴器(JB-T7684-95)具体型号 LAK1、LAK2、LAK3、LAK4、LAK5、LAK6、LAK7、LAK8、LAK9、LAK10、LAK11、LAK12、LAK13、LAK14、LAK15、LAK16、LAK17

5、扭矩范围:63-50000N.m

6、产品特点优势:LAK型鞍形块弹性联轴器是由若干个鞍形橡胶块通过螺栓与主、从动端半联轴器联接以传递转矩,结构简单,零件数量少,装拆方便,易于维护,具有良好的减振缓冲和较大的轴线偏移补偿性能。

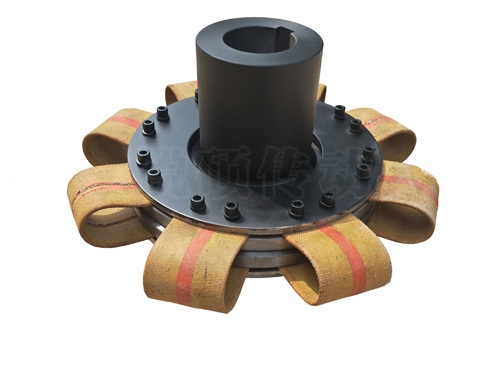

LAK型鞍形块弹性联轴器

7、产品应用:鞍形块弹性元件全系列只有四种规格,通用互换性好,有利于降低成本。可应用于矿山、冶金、船舶、纺织等行业中。

8、产品基本参数参考: 规格型号:LAK1-LAK17 公称转矩:63-50000N.m 轴孔直径:20-220mm 轴孔长度:38-352mm 伸缩量:55-240mm 最大外径:155-1040mm 轴外径:50-345mm 以上为标准规格参数,如有非标请提供要求或图纸亦或者实样。

9、联轴器询盘、

订货需要提供的数据举例: LAK5型鞍形块弹性联轴器 主动端:Y型轴孔、A型键槽,轴孔直径d45mm、轴孔长度L112mm 从动端:J1型轴孔、A型键槽,轴孔直径d63mm、轴孔长度L107mm 即LAK5-YA45×112/J1A63×107 10、友情提示: 轮胎式联轴器主要型号有:UL型轮胎式联轴器,LLB型轮胎联轴器,LLA型轮胎联轴器,DL多角形橡胶联轴器,LAK鞍形块弹性联轴器等类型
