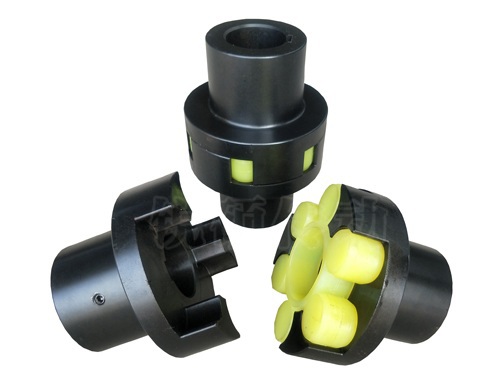

梅花联轴器的选型方法

选型需结合工况需求，按以下步骤进行：

1. 确定额定扭矩（T_n）

计算扭矩：

传递扭矩 T=9550×nP（P 为功率 kW，n 为转速 r/min）。

考虑工况系数 KA（见下表），实际需传递扭矩 Tmax=T×KA对比联轴器额定扭矩：所选型号的额定扭矩需 ≥ T max，且最大瞬时扭矩不超过其极限扭矩。

2. 确认转速（n）

联轴器的最大允许转速（n_max）由材质、结构和平衡等级决定（通常厂家提供参数），需满足 n≤n max。

高速工况（如电机直接驱动）需选择轻量化材料（铝合金）和高精度动平衡的型号。

3. 匹配轴径与轴长

轴径范围：每个型号对应一定的轴径范围（如 LM3 适配轴径 16~32mm），需确保两端轴径在该范围内。

轴长：半联轴器的轮毂长度需与轴上键槽或胀套安装长度匹配，避免干涉。

4. 补偿能力校核

梅花联轴器可补偿一定的径向（ΔY）、角向（Δα）和轴向（ΔX）偏差（见下表），需根据实际安装对中性选择：

若对中性差（如设备振动大），需选择补偿能力更高的型号（如加长型中间轴可增加径向补偿）。

5. 环境条件与材料选择

温度：高温（>80℃）选尼龙或金属弹性体，低温（<-20℃）选丁腈橡胶。

腐蚀性：潮湿、酸碱环境选不锈钢半联轴器 + 耐油弹性体（如丁腈橡胶）。

粉尘 / 油污：密封型结构（如带防护罩）可延长弹性体寿命。

6. 安装方式与结构选型

法兰连接：双法兰型（LMD）适合高精度对接，单法兰型适合一端轴套连接。

胀套 / 夹紧式：部分型号支持胀套安装（免键连接），避免轴键槽应力集中，适合频繁拆装。

制动需求：带制动轮型（如 LMB）需确认制动轮直径、厚度与制动器匹配。

7. 其他注意事项

精度要求：精密传动（如伺服电机）需选择低回差、高刚性型号（如金属弹性体或短轴距设计）。

维护成本：弹性体为易损件，需考虑更换便利性（如分体式结构无需拆卸整机）。

标准与定制：优先选用标准型号（交货快、成本低），特殊工况（如非标准轴径、防爆）可定制。

选型示例

假设工况：电机功率 5.5kW，转速 1440r/min，轴径 30mm，连接减速器（中等冲击），环境温度 60℃，无特殊安装要求。

查 LM 系列参数，LM4 额定扭矩 80N・m ≥65.3N・m，允许转速 5000r/min ≥1440r/min，轴径范围 20~35mm 包含 30mm。

弹性体选聚氨酯（耐温 - 20℃~+80℃满足需求），结构选基本型 LM4。
